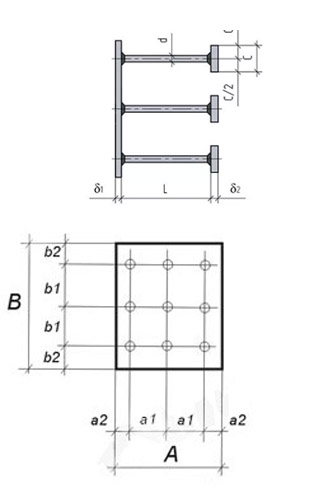

- Размер, мм
- 500*500*12
- Привязки анкеров, мм
- 210*40*210*40
- Количество и диаметр прямых анкеров
- 9ф16AIII
- Длина прямых анкеров, мм
- 210
- Размеры пластин усиления и кол-во, мм
- 60х60х12 (шт.9)
- Итого, кг
- 29,7
- Обозначение детали
- 1.400-15.B1.180-23
Цена за 1
Полное описание
Наш завод изготавливает закладные изделия для железобетонных конструкций.
Доставка по России. Недорого.
